全自动绝缘油介电强度测定仪操作步骤图解

 中航时代DST-80kV-3全自动绝缘油介电强度测定仪操作步骤图解

1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）

图1  开机页面

2.       在图1页面下，按 任意位置进入下一级页面（图2）；

  其中包含：标准选择、快速测试、数据查询、系统校准（专业人员调试使用）、系统时钟、打印方式、语言选择、油温测量（选配）8个选项。

图2  选择页面

3. 按标准选择进入标准选择界面，（图3）。包含：GB/T507-1986、GB/T507-2002、DL429.9、IEC156以及两个预留自定义标准。

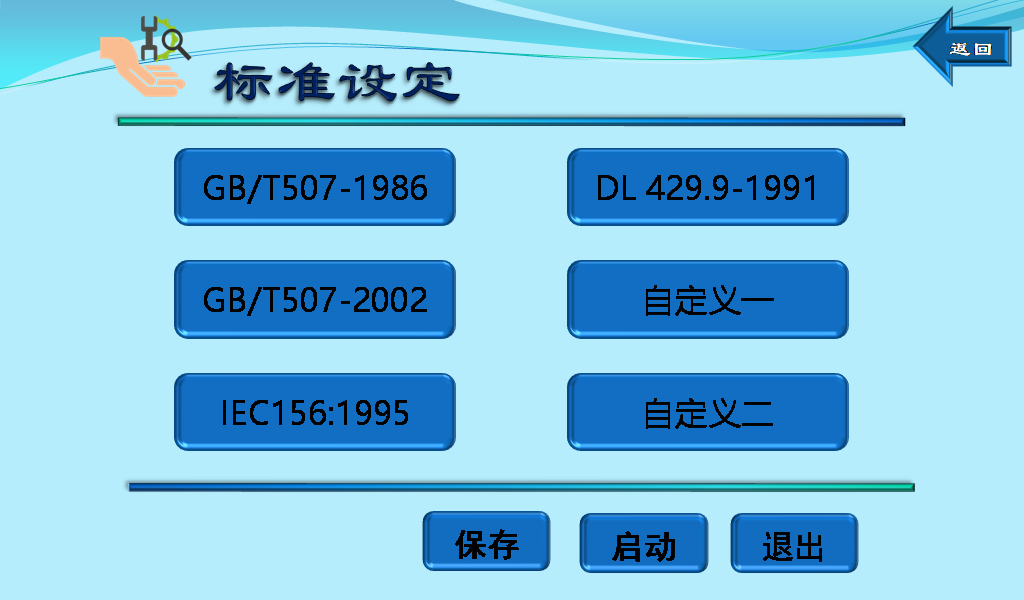

图3 标准选择页面

在图3页面下，选择所需实验标准例如GB2002，将进入（图4）。

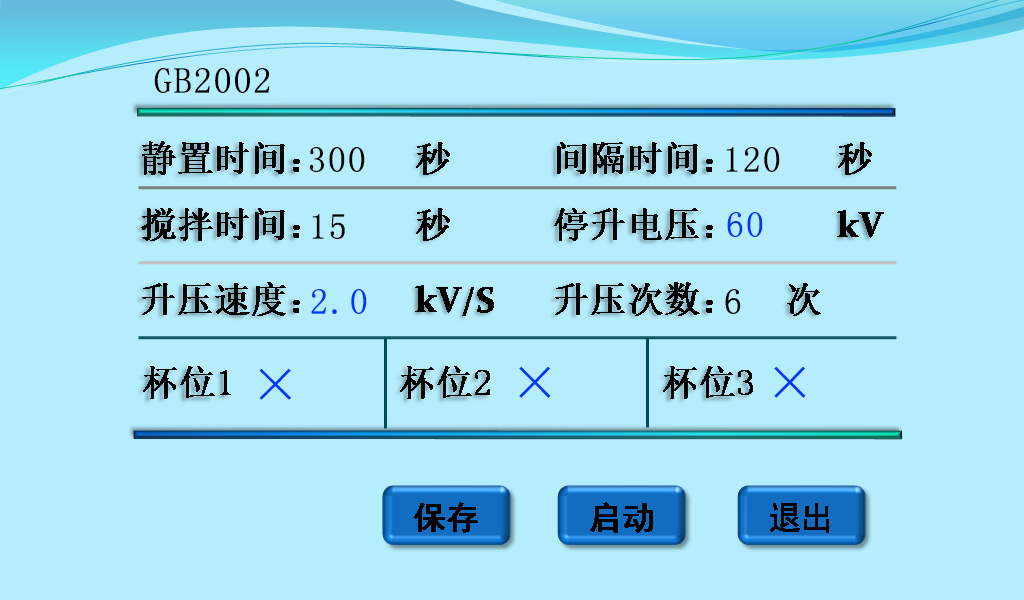

图4  杯位选择子页面

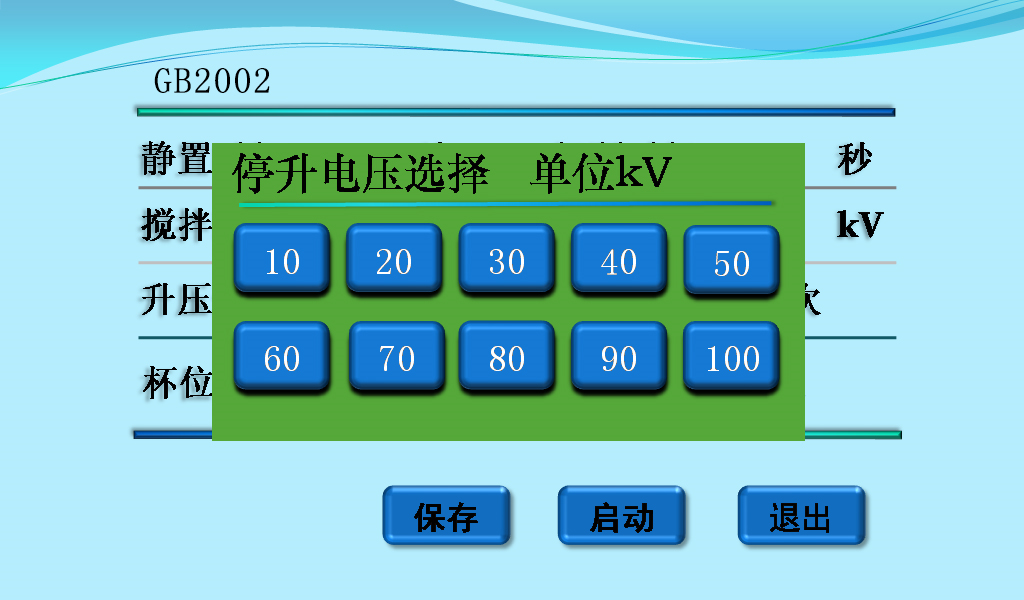

图5  停升电压选择界面

图6  升压速度选择界面

图7  启动开始界面

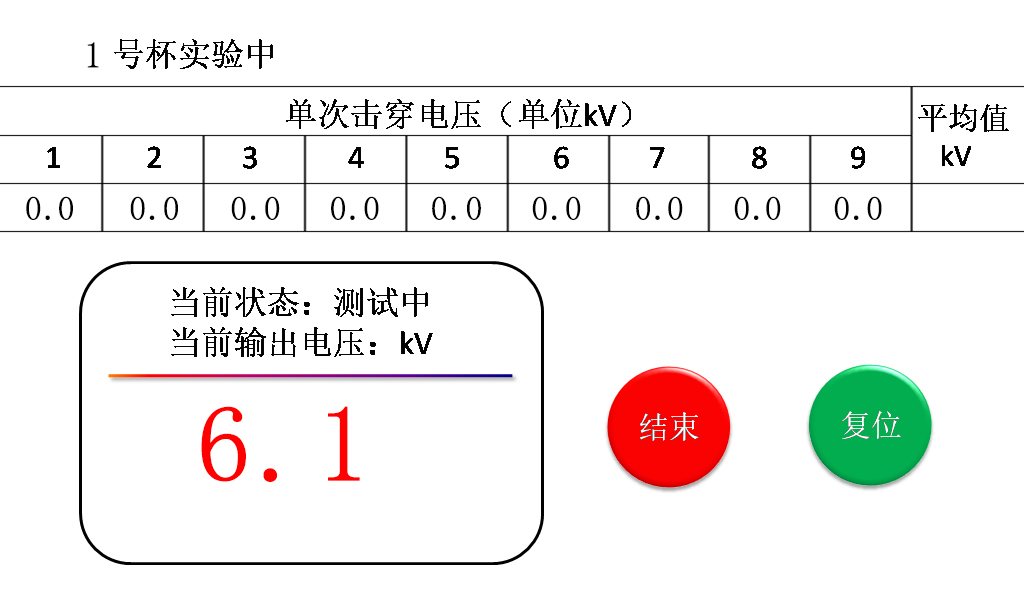

图8  升压界面

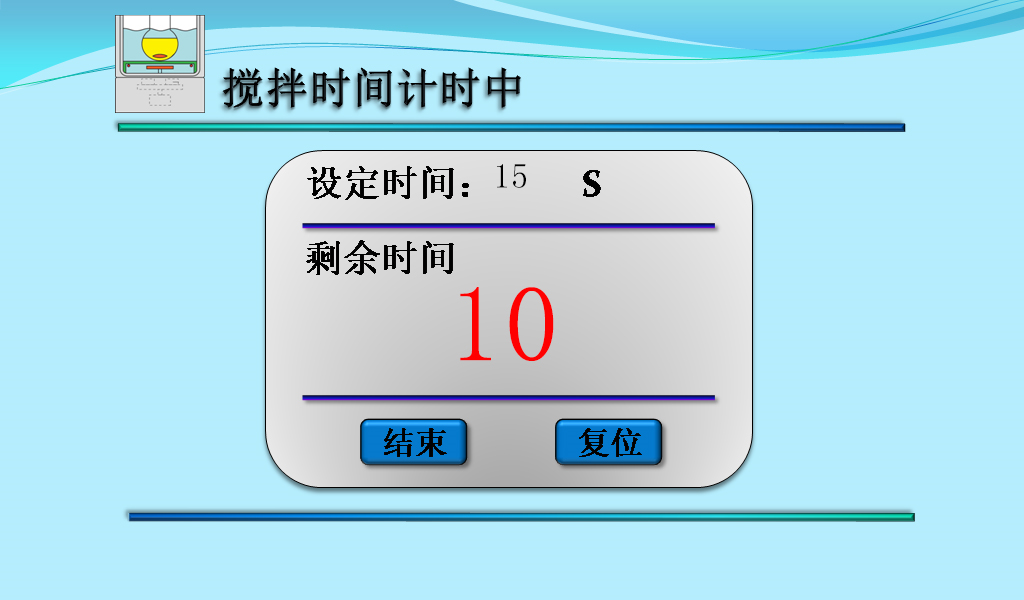

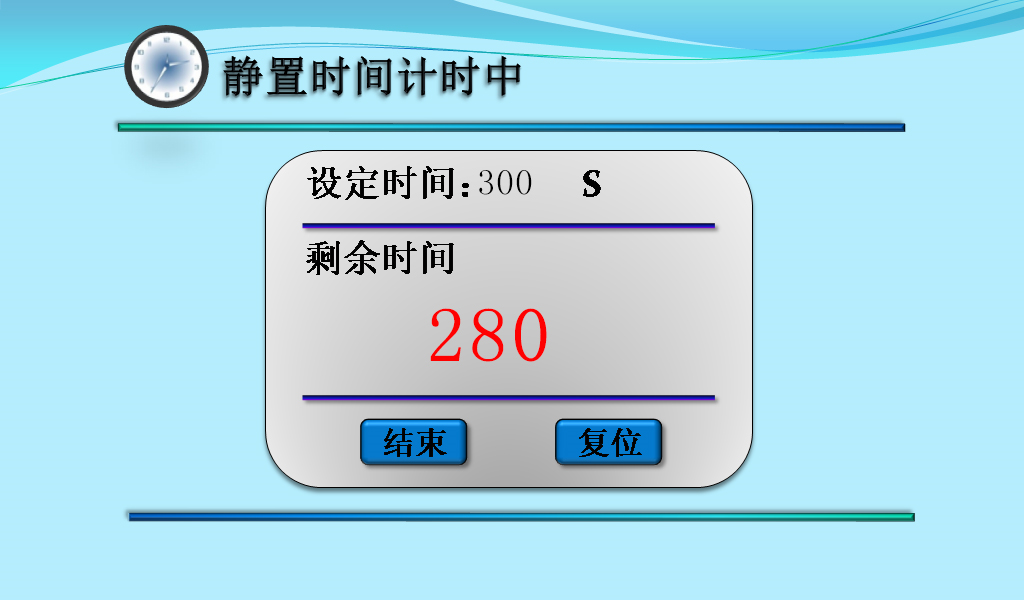

图9  搅拌计时界面

图10  间隔时间界面

图11  测试完成界面

4.在图4页面下，选定好停升电压与升压速度如图5与图6选定好所需参数，选定杯位按启动即可如图7。仪器按照选定程序进行执行，静止时间图7，升压界面图8，搅拌计时图9，间隔时间图10，实验完成后显示测试完毕图11，可在此界面选择返回主菜单、数据查询、数据打印。即完成实验。

5. 在图2页面下，按数据查询进入历史数据界面（图12），其中有数据分析图13为变压器油质量标准查询与数据分析解析。

图12  历史数据页面

图13  数据分析页面

6. 在图2页面下，系统时钟（图14），可校准系统时间和日期。打印方式（图15），可选择手动打印与自动打印（实验结束后自动打印数据）。语言选择（图16），可选择中英文切换。

图14 系统时间设定页面

图15  打印方式选择页面

图16  语言选择页面
